こんにちは！株式会社PICSISの五十嵐です！
今回は基板実装に役立つメタルマスクを使ったはんだクリーム印刷機や手刷りマスクで使用するスキージの紹介をします！
表面実装工程におけるスキージーの役割とは？
表面実装工程におけるスキージの役割は部品の搭載場所にクリームはんだの塗布を行う際に、メタルマスクと呼ばれる、厚さが約100～300μｍ程度の金属板にプリント基板のパッドに合わせて穴を開けたマスクを用い、印刷機に取り付けて印刷を行うための消耗品です。
スキージーは薄型の基板をはじめとした極薄膜化が要求されているはんだ印刷において、その重要な機能を担います。
少量生産の基板の場合は人間の手でスキージを動かす手動の装置やスクリーン印刷などで用いられる固定台や手刷り用のホルダーを使用しています。
日本国内では【クリームはんだ】と呼ばれていますが、世界的には一般的に【ソルダーペースト(solder paste)】と呼ばれています。

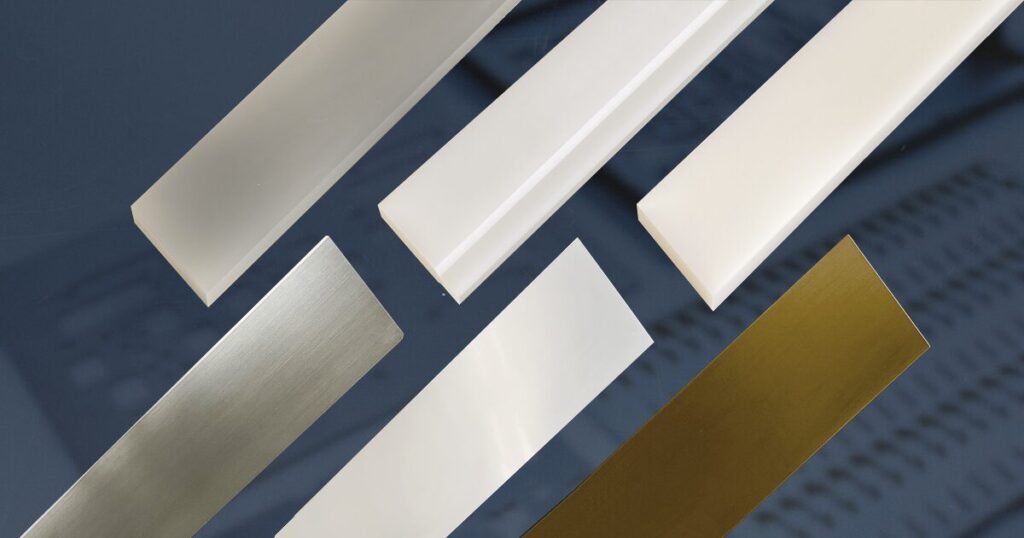

各種スキージーの特徴

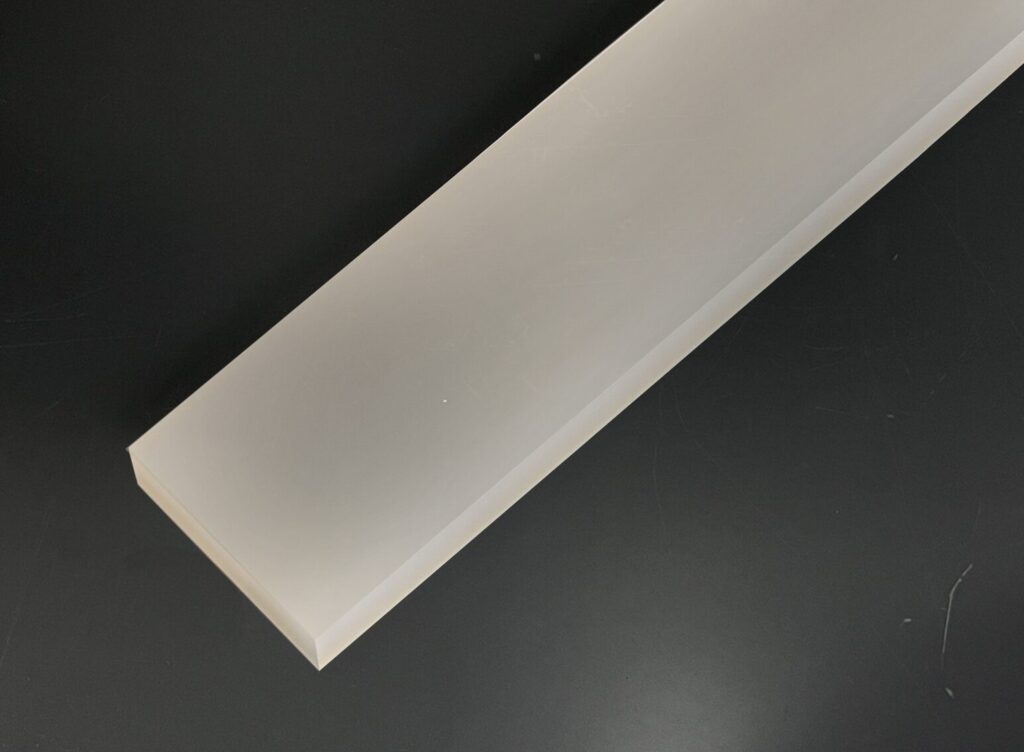

STBスキージー（バンコランスキージー）
STBスキージー（バンコランスキージー）は最もスタンダードに使用されています。
メタルマスクのはんだ抜け性、にじみの改善に役立ちます。耐摩耗性に優れ、クリームはんだ印刷機の速い印刷スピードにも対応します。
| サイズ | 6ｘ30ｘ1200(定尺) 7ｘ40ｘ1200(定尺) 9ｘ50ｘ1200(定尺) |
| 硬度 | 90° |
| 最小ロット | 1本より可 （カット品は定尺からの取り数） |

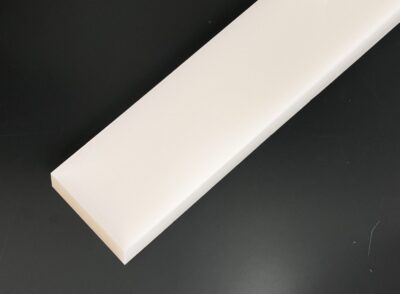

STDスキージー（ダイナスキージー）
STDスキージー（ダイナスキージー）は追従性に優れ、ハーフエッチングのメタルマスクのはんだ抜け性、にじみの改良に役立ちます。メタルマスクの寿命を長く保つことができます。耐溶剤性に優れており、溶剤に浸しての洗浄も可能です。膨張しにくいポリマーで長持ちします。
| サイズ | 6ｘ30ｘ1500(定尺) 7ｘ40ｘ1500(定尺) 9ｘ50ｘ1500(定尺) |
| 硬度 | 70°/80°/90°/95° |
| 最小ロット | 1本より可 （カット品は定尺からの取り数） |
メタルスキージ
メタルスキージーはステンレス製で耐摩耗性があり、カキトリレス。えぐり込みがないので、大開口部でのはんだ転写量に優れています。STD,STB スキージーのしなりを抑制するバックアップ用としてもご活用いただけます。ステンレス製のため、ウレタンゴムやプラスチックスキージに比べ、メタルマスクの寿命が短くなるデメリットがあります。
| サイズ | 各種メーカー対応 |
| 厚み | 各種メーカー対応 |
| 材質 | ステンレス |
| 最小ロット | 1本より |

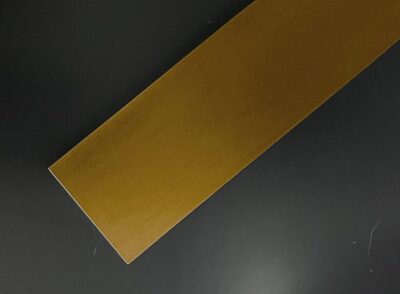

プラスチックスキージ
プラスチックスキージーはメタルスキージーと同等の大開口部でのはんだ転写量を確保します。プラスチック製のため、スキージー自体の寿命は短いですが、メタルスキージに比べてメタルマスクの寿命を長く保ちます。純正相当品です。
| サイズ | 各種メーカー対応 |
| 厚み | t=0.5mm |
| 最小ロット | 1本より |

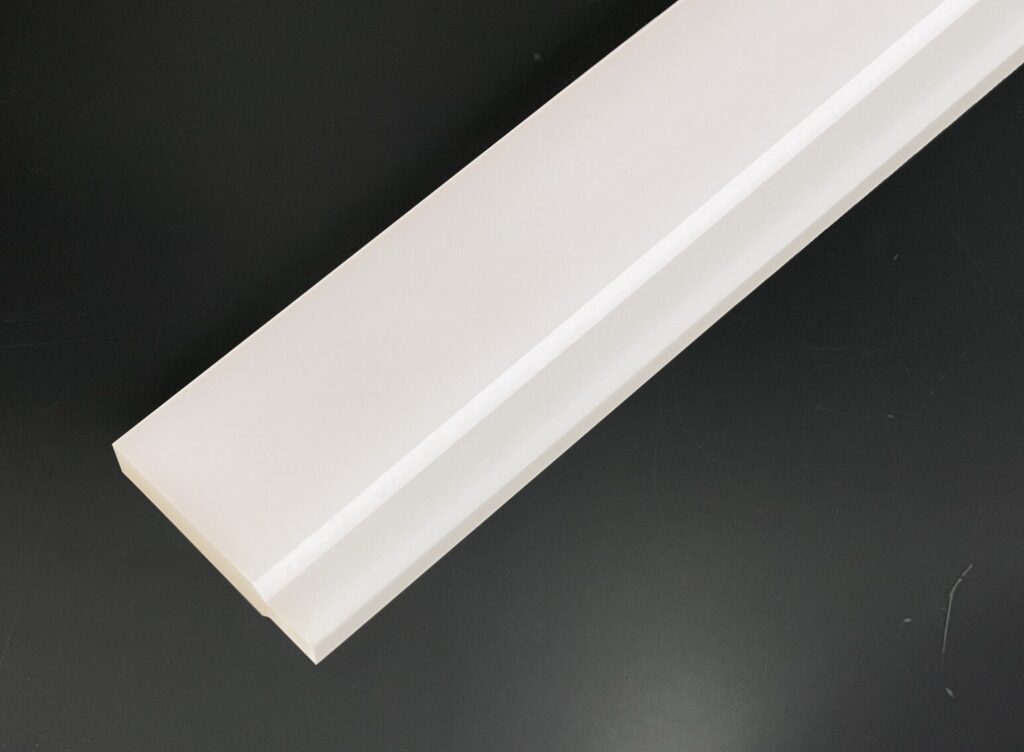

2ステップスキージー
２ステップスキージーは先端部の厚みが3mm で、スキージング抵抗によりアタック角が設定値より穏やかにあたるため、印圧を上げなくても充填応力が高まります。転写性の向上、搔き取りの抑制も期待できます。
| サイズ | 6ｘ31.15ｘ700(定尺) 7ｘ41.15ｘ750(定尺) 9ｘ51.15ｘ750(定尺) |
| 硬度 | 90° |
| 最小ロット | 1本より可 （カット品は定尺からの取り数） |

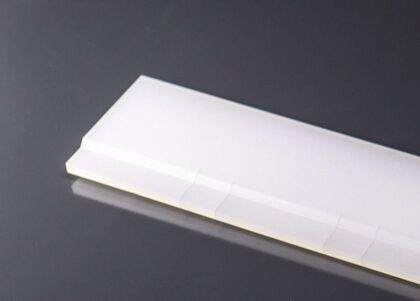

実装済み部品を保護する目的等で使用されるCOBメタルマスク向けにスリット加工を施したスキージーです。スリットを入れることでスキージング時に凸部分の段差をスルーします。

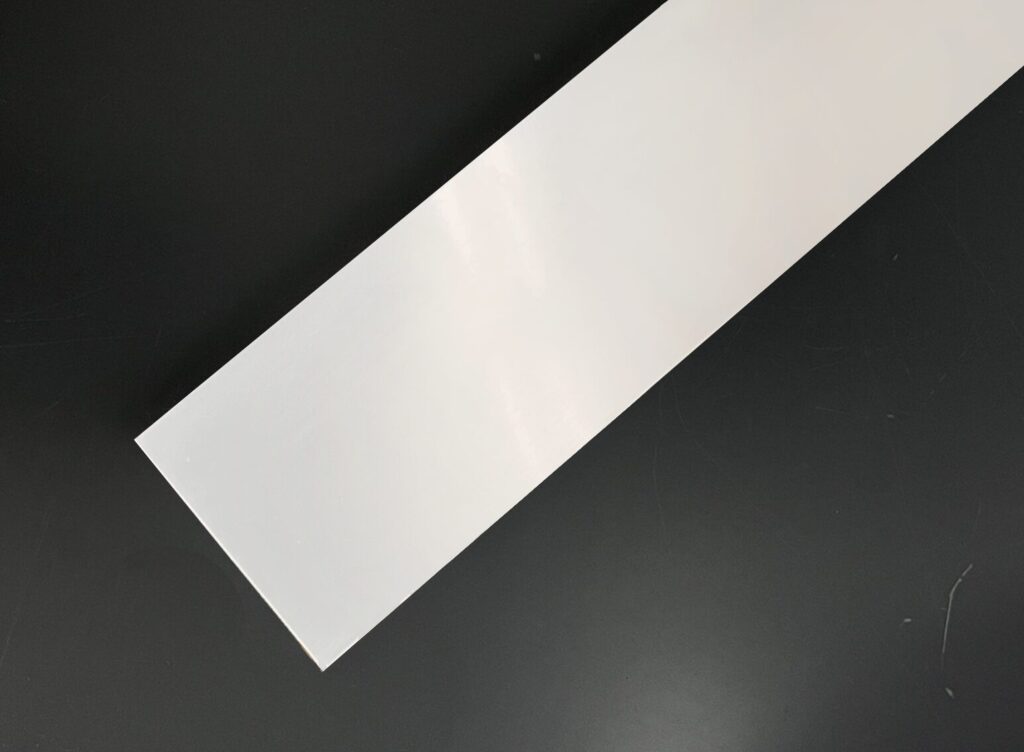

フレックススキージー
耐溶剤性のあるマニベール（特殊なポリエステル）素材でしなやかに印刷面に追従します。開口部へのスキージーの搔き取りが最小限でえぐり込みを抑え印刷を安定させます。
| サイズ | t0.5ｘ32ｘ800(定尺) t0.5ｘ42ｘ800(定尺) t0.5ｘ52ｘ800(定尺) |
| 最小ロット | 1本より可 （カット品は定尺からの取り数） |
各種スキージの特徴を比較
| 名称 | バンコランスキージー | ダイナスキージ | メタルスキージー |
| 材質 | ウレタン系（PEP) | ウレタンゴム | ステンレス等 |
| イメージ |  | | |
| メリット | 耐摩耗性 ハーフエッチングのメタルマスクのはんだ抜け性、にじみの改良 | 耐溶剤性 ハーフエッチングのメタルマスクのはんだ抜け性、にじみの改良 | 大開口部でのはんだ転写量に優れている 耐摩耗性があり、カキトリ効果が持続 |
| デメリット | 大開口部でのはんだ転写量が低下 | 大開口部でのはんだ転写量が低下 | メタルマスクの寿命が低下 |
| 価格 | 〇 | ◎ | △ |
| 納期 | ～1週間 | ～1週間（乳白色） | ～1.5週間 |
| 取り扱いサイズ | 6ｘ30ｘ1200(定尺) 7ｘ40ｘ1200(定尺) 9ｘ50ｘ1200(定尺) | 6ｘ30ｘ1500(定尺) 7ｘ40ｘ1500(定尺) 9ｘ50ｘ1500(定尺) | 各種メーカー対応 ｔ＝0.2 |
| 硬度 | 90° | 70°/80°/90°/95° | – |
| 最小ロット | 1本より可 （カット品は定尺からの取り数） | 1本より可 （カット品は定尺からの取り数） | 1本より可 |
| 名称 | プラスチックスキージー | 2ステップスキージー | フレックススキージー |
| 材質 | プラスチック | ウレタン系（PEP) | マニベール （特殊なプラスチック素材） |
| イメージ | |  |  |
| メリット | メタルスキージと同等のはんだ転写量を確保し、メタルマスクの寿命を長く保てる | 高密度実装の充填性向上 ハーフエッチングの追従性UP！ | しなやかで追従性に優れている えぐり込みを抑え印刷を安定 |
| デメリット | スキージ自体の寿命が短い | – | スキージ自体の寿命が短い |
| 価格 | ○ | △ | 〇 |
| 納期 | ～1週間 | ～1週間 | ～1週間 |
| 取り扱いサイズ | 各種メーカー対応 | 6ｘ31.15ｘ700(定尺) 7ｘ41.15ｘ750(定尺) 9ｘ51.15ｘ750(定尺) | t0.5ｘ32ｘ800(定尺) t0.5ｘ42ｘ800(定尺) t0.5ｘ52ｘ800(定尺) |
| 硬度 | – | 90° | – |
| 最小ロット | 1本より可 | 1本より可 （カット品は定尺からの取り数） | 1本より可 （カット品は定尺からの取り数） |

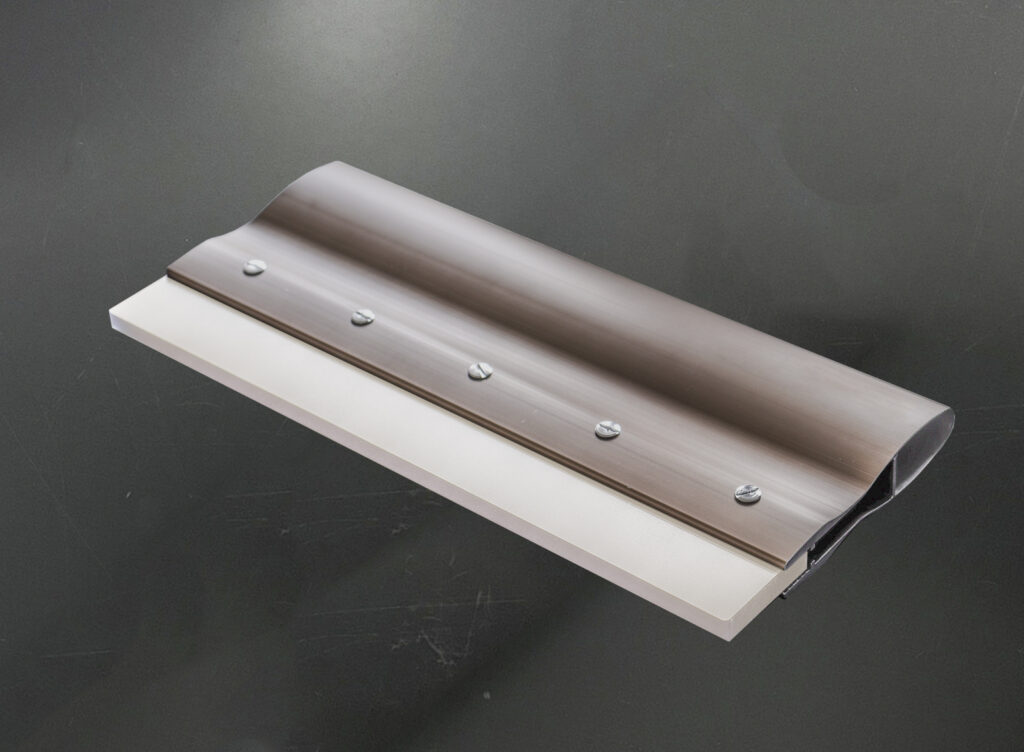

スキージホルダー
プリント基板の印刷機を使わず、手刷りで印刷する際に使用する手刷り用のスキージホルダーの取り扱いもあります。
その他加工オプション
| 加工方法 | 必要な資料 | |
| 穴あけ加工 | 指定のピッチに穴を開けます。 | 穴あけ位置が記載された図面 |
| 指定幅にカット | 通常長さ（L）指定でカットしますが、幅をご指定いただき、カットします。カットが可能なスキージーにつきましてはお問合せください。 | – |
まとめ
いかがでしたでしょうか？それぞれのスキージの特徴が分かりましたね！
スクリーン印刷等に使用されるスキージーの取り扱いもあります。
