バブルウォッシャーは基板実装工程における、フローソルダリング工程のはんだ付け時に搬送パレットに付着したフラックス汚れ等を洗浄ユニット、すすぎユニット、乾燥ユニットで構成されるシンプルな仕組みでエアーバブリングで優しく洗浄し、乾燥ユニットで乾燥することで、洗浄から乾燥までを1台で行う事が可能な洗浄装置です。
株式会社PICSIS(ピクシス)のオリジナル植物性原料の洗浄液である、『エコフラッシュα』を使用することでVOC削減にも役立ちます。 ヒーターでぬるま湯程度の温度にして、泡(バブル)を使用して海面活性を行い、洗浄力を向上させます。
バブルウォッシャー（Mタイプ）【PIBW-T110】
バブルウォッシャー（Mタイプ）はコンパクトで、少量の治具を、頻度高く洗う場合に適しています。
サイズ・仕様
| 洗浄ユニット | すすぎユニット | 乾燥ユニット | |||
| 外形 | W572×D371×H410 | 外形 | W572×D371×H410 | 外形 | W910×D750×H1309（架台含む） |
| 槽容量 | 40L | 槽容量 | 40L | – | – |
| 方式 | エアーバブリング | 方式 | エアーバブリング | 方式 | 温風送風 |
| エアー圧力 | 0.2～0.3Mpa | エアー圧力 | 0.2～0.3Mpa | エアー | ファンモーター送風 |
| 電力 | 水中ヒーター AC100V-200W | 電力 | 水中ヒーター AC100V-200W | 電力 | AC100V-500W 10A |
| 消費電力 | 0.2kwh | 消費電力 | 0.2kwh | 消費電力 | 0.5kwh |
| 使用温度 | 30～45℃ | 使用温度 | 30～45℃ | 乾燥時間 | 0～120分 （MAX） |
| 到達時間 | 20℃→45℃/ 6h | 到達時間 | 20℃→45℃/ 6h | 到達時間 | 20℃～50℃/6分 |
| 使用液 | エコフラッシュα | 使用液 | 水 | – | – |
| 乾燥重量 | 12kg | 乾燥重量 | 12kg | 乾燥重量 | 12kg |
投入可能なサイズおよび数量の例
| パレットサイズ | 1回あたりの投入可能数 |
| W420×D260×H25mm | 8枚 |
| W210×D260×H25mm | 16枚 |

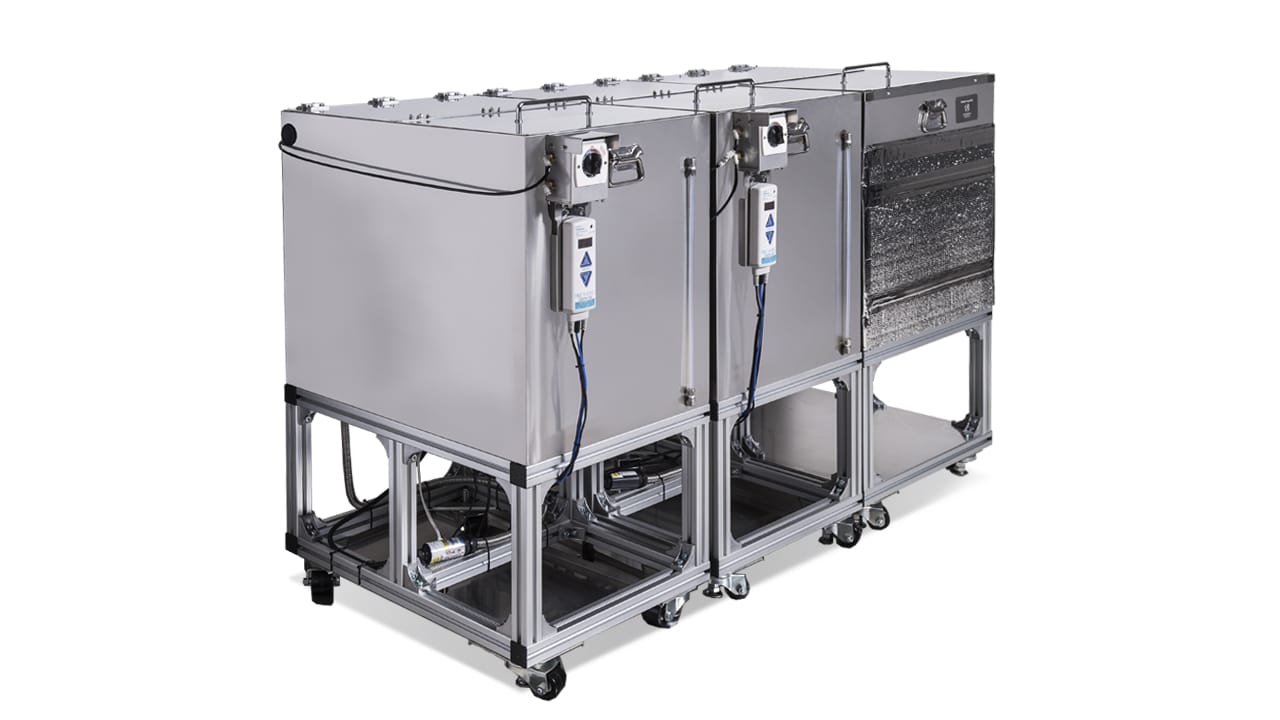

バブルウォッシャー（Lタイプ）【PIBW-T100LⅢ】
バブルウォッシャー（Lタイプ）は容積がMタイプの約4倍！大型のワークや、まとめ洗いが必要な場合に適しています。
サイズ・仕様
| 洗浄ユニット | すすぎユニット | 乾燥ユニット | |||
| 外形 | W536×D650×H1100 | 外形 | W536×D650×H1100 | 外形 | W589×D720×H1100 |
| 槽容量 | 160L（液面400mm時） | 槽容量 | 160L（液面400mm時） | – | – |
| 方式 | エアーバブリング | 方式 | エアーバブリング | 方式 | 温風送風 |
| エアー圧力 | 0.5Mpa | エアー圧力 | 0.5Mpa | エアー | ファンモーター送風 |
| 電力 | 水中ヒーター AC100V-1kw | 電力 | 水中ヒーター AC100V-1kw | 電力 | AC100V-500W 10A |
| 推薦液温 | 40～60℃ | 使用温度 | 40～60℃ | 乾燥時間 | 0～120分 （雰囲気温度 MAX65℃） |
| 到達時間 | 10℃→40℃/ 4～5h | 到達時間 | 10℃→40℃/ 4～5h | 到達時間 | 20℃～50℃/6分 |
| 使用液 | エコフラッシュα | 使用液 | 水 | – | – |
| 乾燥重量 | 槽25kg フレーム22kg ユニット15kg 合計62kg | 乾燥重量 | 槽25kg フレーム22kg ユニット15kg 合計62kg | 乾燥重量 | 槽30kg フレーム25kg 合計55kg |
各種オプション、資材（洗浄液）
バブルウォッシャーに使用する洗浄液、洗浄カゴのご紹介です。
洗浄カゴ
| イメージ |  |  |
| 対応機種 | PIBW-T110 バブルウォッシャー（Mタイプ） | PIBW-T110LⅢ バブルウォッシャー（Lタイプ） |
| サイズ | W260×D420×H190(内寸) | W210×D520×H300(内寸) |
| 材質 | ステンレス | ステンレス |
| 備考 | – | ユニット内に2列並べて使用可能 |
洗浄カゴはオリジナルのサイズで製作する事も可能です。お問合せください。
洗浄液 【エコフラッシュα】
バブルウォッシャーに使用する洗浄液は『エコフラッシュα』を推奨しています。
『エコフラッシュα』は株式会社PICSIS(ピクシス)の基板実装用の搬送パレットに付着したはんだフラックス汚れの除去に効果的な手肌にやさしい植物性水系洗浄剤です。植物性原料ですのでVOC削減にも役立ちます。
お問合せ
バブルウォッシャーシリーズに関するお問い合わせは下記よりお願いします
